Référence du fichier virtio.h

#include <manux/pci.h>
#include <manux/types.h>

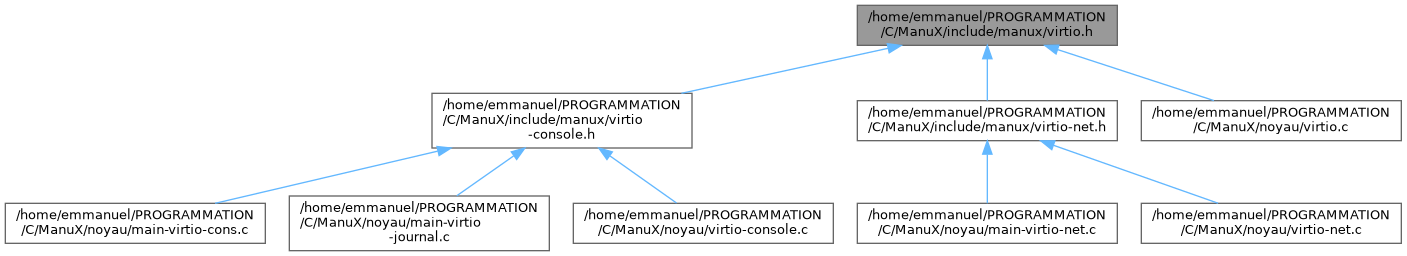

Graphe des dépendances par inclusion de virtio.h:

Ce graphe montre quels fichiers incluent directement ou indirectement ce fichier :

Aller au code source de ce fichier.

Macros
#define	MANUX_VIRTIO_NB_MAX_FILES   3
#define	PCI_VENDEUR_VIRTIO   0x1AF4
#define	PCI_PERIPHERIQUE_VIRTIO_NET   0x1000
#define	PCI_PERIPHERIQUE_VIRTIO_CONSOLE   0x1003
#define	VIRTIO_RESET   0x00
#define	VIRTIO_ACKNOWLEDGE   0x01
#define	VIRTIO_DRIVER   0x02
#define	VIRTIO_DRIVER_OK   0x04
#define	VIRTIO_FEATURES_OK   0x08
#define	VIRTIO_F_RING_INDIRECT_DESC   0x10000000
#define	VIRTIO_F_RING_EVENT_IDX   0x20000000
#define	VIRTIO_HIST_CAPA_EQUIP   0x00
#define	VIRTIO_HIST_CAPA_PILOTE   0x04
#define	VIRTIO_HIST_ADDRESS_FILE   0x08
#define	VIRTIO_HIST_TAILLE_FILE   0x0C
#define	VIRTIO_HIST_FILE_SEL   0x0E
#define	VIRTIO_HIST_FILE_NOTIF   0x10
#define	VIRTIO_HIST_ETAT   0x12
#define	VIRTIO_HIST_ISR   0x13
#define	VRING_DESC_F_NEXT   1
#define	VRING_DESC_F_WRITE   2

Fonctions
struct	__attribute__ ((__packed__)) _VirtioDescripteurBuffer
int	virtioInitPeripheriquePCI (VirtioPeripherique *vp, int PCINum, uint32_t masque)
int	virtioFournirBuffer (VirtioPeripherique *vp, uint16_t id, void *bu, int lg, uint16_t fl)
	: Fournir un buffer au périphérique.
int	virtioFournirBuffers (VirtioPeripherique *vp, uint16_t id, void *bu[], int lg[], int nb, uint16_t fl)
	: Fournir un(e chaine de) buffer(s) au périphérique.
int	virtioFileRecupererBuffers (VirtioFileVirtuelle *fv, void *bu[], int lg[], int nb)
	on va récupérer des buffers
void	virtioFileInterdireInterruption (VirtioFileVirtuelle *fv)
void	virtioFileAutoriserInterruption (VirtioFileVirtuelle *fv)

Variables
	VirtioDescripteurBuffer
	VirtioBufferDisponible
	VirtioElementUtilise
	VirtioBufferUtilise
	VirtioFileVirtuelle
	VirtioPeripherique

Description détaillée

WARNING : les fonctions fournirBuffers et recupererBuffers sont à revoir. A priori en l'état, elles devraient fonctionner vu l'usage que j'en fais. Mais je ne cherche pas à savoir quels descripteurs de buffers sont libres, juste combien sont libres, et je les utilise en round robin. On peut espérer qu'ils soient consommés et rendu dans l'ordre dans lequel ils sont fournis, donc ça passe. Mais il serait plus prudent de mettre en place une liste des descripteurs libres (en plus c'est super simple).

WARNING : je voudrais mettre toutes les définitions de types dans le .c, mais le soucis c'est qu'elles doivent ensuite être utilisées via des pointeurs (cf le premier champs de virtioReseauPeriph) et comme pour le moment je n'ai pas de malloc, ...

Définition dans le fichier virtio.h.

Documentation des macros

MANUX_VIRTIO_NB_MAX_FILES

#define MANUX_VIRTIO_NB_MAX_FILES   3

Toujours pour éviter de jouer avec des structures dynamiques, nous allons limiter le nombre de files virtuelles de chaque équipement de type virtio. Tant qu'on ne fait que des périphériques réseau, on n'a besoin que de deux files, ...

Définition à la ligne 32 du fichier virtio.h.

PCI_PERIPHERIQUE_VIRTIO_CONSOLE

#define PCI_PERIPHERIQUE_VIRTIO_CONSOLE   0x1003

Définition à la ligne 40 du fichier virtio.h.

PCI_PERIPHERIQUE_VIRTIO_NET

#define PCI_PERIPHERIQUE_VIRTIO_NET   0x1000

Définition à la ligne 39 du fichier virtio.h.

PCI_VENDEUR_VIRTIO

#define PCI_VENDEUR_VIRTIO   0x1AF4

Les identifiants de vendeur et équipements

Définition à la ligne 38 du fichier virtio.h.

VIRTIO_ACKNOWLEDGE

#define VIRTIO_ACKNOWLEDGE   0x01

Définition à la ligne 46 du fichier virtio.h.

VIRTIO_DRIVER

#define VIRTIO_DRIVER   0x02

Définition à la ligne 47 du fichier virtio.h.

VIRTIO_DRIVER_OK

#define VIRTIO_DRIVER_OK   0x04

Définition à la ligne 48 du fichier virtio.h.

VIRTIO_F_RING_EVENT_IDX

#define VIRTIO_F_RING_EVENT_IDX   0x20000000

Définition à la ligne 55 du fichier virtio.h.

VIRTIO_F_RING_INDIRECT_DESC

#define VIRTIO_F_RING_INDIRECT_DESC   0x10000000

Les caractéristiques générales

Définition à la ligne 54 du fichier virtio.h.

VIRTIO_FEATURES_OK

#define VIRTIO_FEATURES_OK   0x08

Définition à la ligne 49 du fichier virtio.h.

VIRTIO_HIST_ADDRESS_FILE

#define VIRTIO_HIST_ADDRESS_FILE   0x08

Définition à la ligne 64 du fichier virtio.h.

VIRTIO_HIST_CAPA_EQUIP

#define VIRTIO_HIST_CAPA_EQUIP   0x00

La position des champs principaux de configuration d'une interface conforme à la spécification 0.9.5 [3] (dite "legacy" dans [1] mais avec une organisation différente!)

Définition à la ligne 62 du fichier virtio.h.

VIRTIO_HIST_CAPA_PILOTE

#define VIRTIO_HIST_CAPA_PILOTE   0x04

Définition à la ligne 63 du fichier virtio.h.

VIRTIO_HIST_ETAT

#define VIRTIO_HIST_ETAT   0x12

Définition à la ligne 69 du fichier virtio.h.

VIRTIO_HIST_FILE_NOTIF

#define VIRTIO_HIST_FILE_NOTIF   0x10

Définition à la ligne 68 du fichier virtio.h.

VIRTIO_HIST_FILE_SEL

#define VIRTIO_HIST_FILE_SEL   0x0E

Définition à la ligne 67 du fichier virtio.h.

VIRTIO_HIST_ISR

#define VIRTIO_HIST_ISR   0x13

Définition à la ligne 70 du fichier virtio.h.

VIRTIO_HIST_TAILLE_FILE

#define VIRTIO_HIST_TAILLE_FILE   0x0C

Définition à la ligne 66 du fichier virtio.h.

VIRTIO_RESET

#define VIRTIO_RESET   0x00

Les bits d'état du pilote

Définition à la ligne 45 du fichier virtio.h.

VRING_DESC_F_NEXT

#define VRING_DESC_F_NEXT   1

Les flags de paramètrage des files

Définition à la ligne 75 du fichier virtio.h.

VRING_DESC_F_WRITE

#define VRING_DESC_F_WRITE   2

Définition à la ligne 76 du fichier virtio.h.

Documentation des fonctions

__attribute__()

struct __attribute__

(

(__packed__)

)

Description d'un buffer (voir par exemple struct vring_desc dans [1] Section 2.4.4 ou dans [3] annexe A)

Description d'un buffer "disponible" ([3] Section 2.3.4)

Description des éléments utilisés

Description d'un buffer "utilisé"

Description d'une file virtuelle. Le format de cette structure n'est pas imposé par virtio, car elle est utilisée uniquement dans ce pilote.

Description d'un périphérique virtio

Définition à la ligne 1 du fichier virtio.h.

virtioFileAutoriserInterruption()

void virtioFileAutoriserInterruption

(

VirtioFileVirtuelle *

fv

)

Définition à la ligne 450 du fichier virtio.c.

virtioFileInterdireInterruption()

void virtioFileInterdireInterruption

(

VirtioFileVirtuelle *

fv

)

Définition à la ligne 444 du fichier virtio.c.

virtioFileRecupererBuffers()

int virtioFileRecupererBuffers	(	VirtioFileVirtuelle *	fv,
		void *	bu[],
		int	lg[],
		int	nb
	)

on va récupérer des buffers

En travaux !!

Renvoie

Le nombre de pointeurs initialisés

Voir [3] section 2.4.2 "Receiving Used Buffers From The Device"

On fait au plus simple : on renvoie un ensembles de buffers. Attention, on revnoie des pointeurs vers les buffers virtio, pas de nouveaux pointeurs alloués. L'appelant doit donc immédiatement en recopier le contenu.

Définition à la ligne 387 du fichier virtio.c.

virtioFournirBuffer()

int virtioFournirBuffer	(	VirtioPeripherique *	vp,
		uint16_t	id,
		void *	bu,
		int	lg,
		uint16_t	fl
	)

: Fournir un buffer au périphérique.

Paramètres

vp	le périphérique virtio concerné
id	index de la file
bu	le buffer (pointeur sur les données/la place)
lg	la taille du buffer
fl	lecture/écriture (VRING_DESC_F_WRITE ou 0)

Renvoie

le nombre de buffer effectivement fournis

C'est effectivement le pointeur bu qui est fourni, donc l'appelant ne doit pas le libérer !

: Fournir un buffer au périphérique.

Paramètres

vp	le périphérique concerné
id	numéro de la file sur le périphérique
bu	le buffer (pointeur sur les données/la place)
lg	la taille du buffer
fl	lecture/écriture (VRING_DESC_F_WRITE ou 0)

Définition à la ligne 283 du fichier virtio.c.

virtioFournirBuffers()

int virtioFournirBuffers	(	VirtioPeripherique *	vp,
		uint16_t	id,
		void *	bu[],
		int	lg[],
		int	nb,
		uint16_t	fl
	)

: Fournir un(e chaine de) buffer(s) au périphérique.

Paramètres

fv	la file sur laquelle placer ce(s) buffer(s)
id	index de la file
bu	les buffers (tableau de pointeurs sur les données/la place)
lg	la taille des buffers
nb	le nombre de buffers
fl	lecture/écriture (VRING_DESC_F_WRITE ou 0)

Renvoie

le nombre de buffers effectivement fournis

C'est effectivement les pointeurs passés dans bu qui sont fournis, donc l'appelant ne doit pas les libérer ! S'il y a plusieurs buffers (nb > 1) c'est sous forme d'une chaîne qu'ils sont fournis

: Fournir un(e chaine de) buffer(s) au périphérique.

Paramètres

vp	le périphérique virtio concerné
id	index de la file
bu	les buffers (tableau de pointeurs sur les données/la place)
lg	la taille des buffers
nb	le nombre de buffers
fl	lecture/écriture (VRING_DESC_F_WRITE ou 0)

Renvoie

le nombre de buffers réellement fournis

L'idée est de fournir une chaîne de buffers . WARNING pas d'erreur gérée !

Définition à la ligne 304 du fichier virtio.c.

virtioInitPeripheriquePCI()

int virtioInitPeripheriquePCI	(	VirtioPeripherique *	vp,
		int	PCINum,
		uint32_t	masque
	)

Initialisation d'un périphérique de type virtio accédé en PCI. L'essentiel de ce qui suit est conforme à la v0.9.5 a priori, pas à la v1.0

Paramètres

vp	pointeur sur une structure déjà allouée (ou statique)
PCINum	l'identifiant PCI
masque	les caractéristiques à ne pas utiliser

Initialisation d'un périphérique de type virtio accédé en PCI. L'essentiel de ce qui suit est conforme à la v0.9.5 a priori, (voir [3] section 2.2.1), mais pas à la v1.0

Paramètres

vp	pointeur sur une structure déjà allouée (ou statique)
PCINum	l'identifiant PCI
masque	les caractéristiques à ne pas utiliser

Définition à la ligne 173 du fichier virtio.c.

Documentation des variables

VirtioBufferDisponible

VirtioBufferDisponible

Définition à la ligne 98 du fichier virtio.h.

VirtioBufferUtilise

VirtioBufferUtilise

Définition à la ligne 116 du fichier virtio.h.

VirtioDescripteurBuffer

VirtioDescripteurBuffer

Définition à la ligne 88 du fichier virtio.h.

VirtioElementUtilise

VirtioElementUtilise

Définition à la ligne 106 du fichier virtio.h.

VirtioFileVirtuelle

VirtioFileVirtuelle

Définition à la ligne 133 du fichier virtio.h.

VirtioPeripherique

VirtioPeripherique

Définition à la ligne 142 du fichier virtio.h.
